Spectromètre à fibre optique pour une évaluation rapide et précise de l'épaisseur du film SNR 1000 1 Efficacité quantique 83% 232nm

L'évolution des applications des couches minces exige des solutions de métrologie tout aussi avancées. Les techniques photoélectriques relèvent ce défi grâce à leurs capacités de mesure douces mais rapides. En intégrant une analyse basée sur l'IA, ces systèmes fournissent des informations exploitables pour l'optimisation des processus et l'ingénierie des matériaux de nouvelle génération.

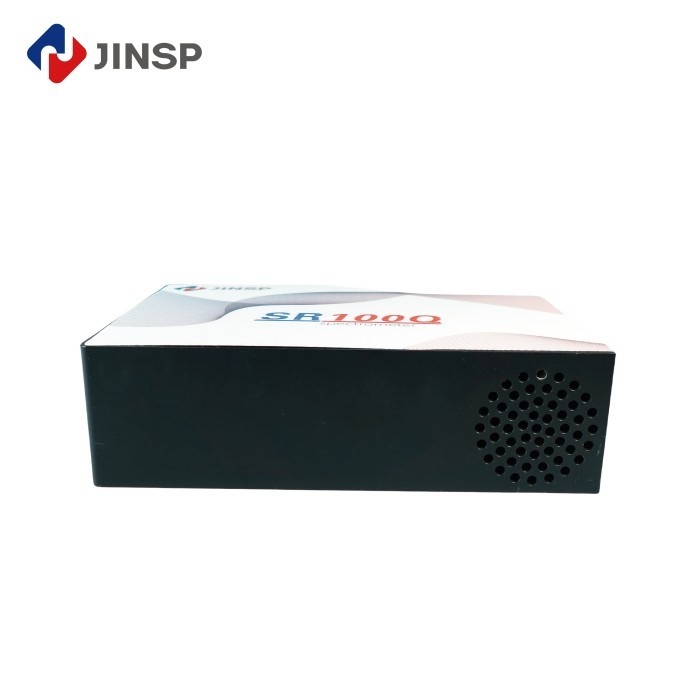

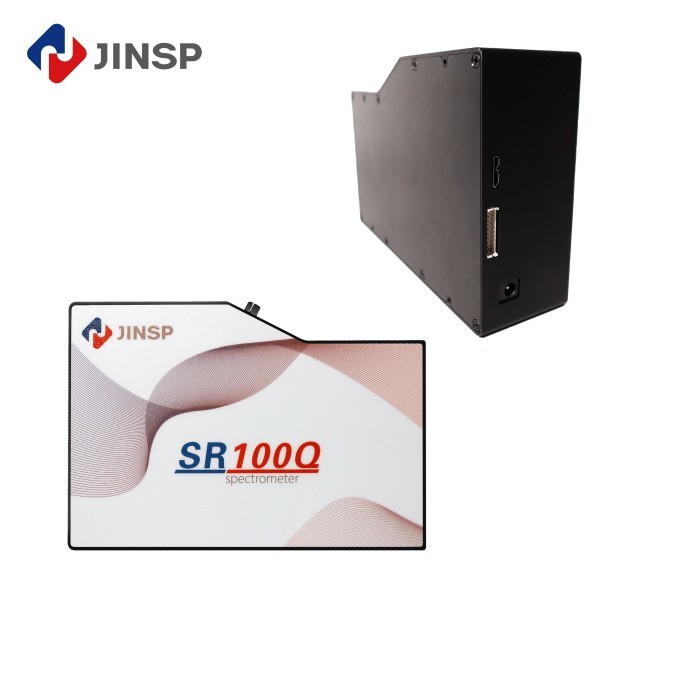

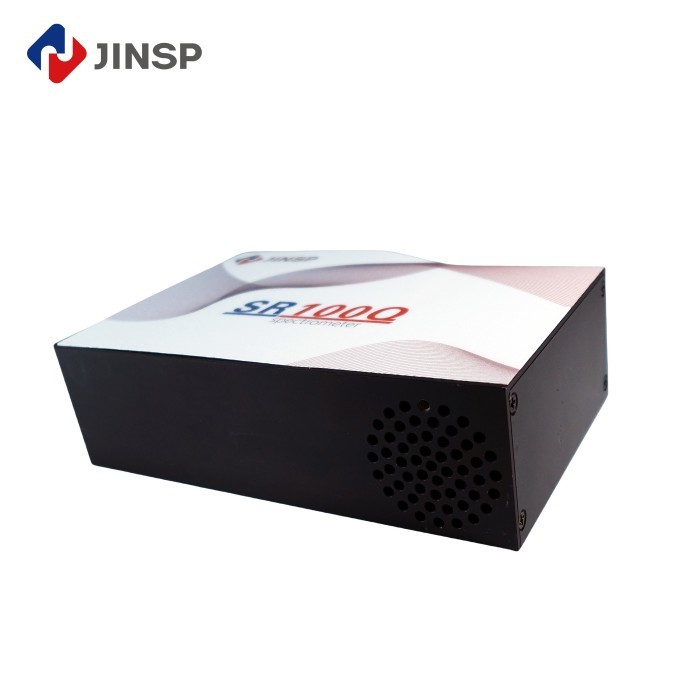

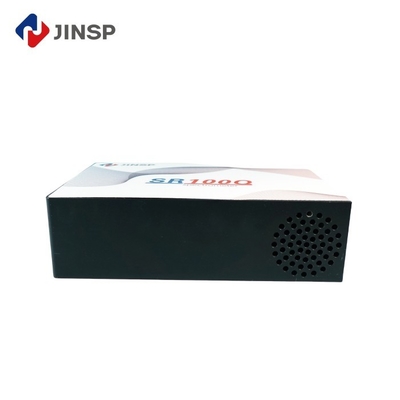

Le spectromètre JINSP SR100Q est intégré au Hamamatsu S7031, une puce CCD à réseau de zones refroidie par TE de qualité scientifique. Avec une taille de pixel allant jusqu'à 24*24μm et une excellente efficacité quantique allant jusqu'à 92 %, il assure une réponse élevée dans la bande ultraviolette et améliore efficacement la sensibilité et le SNR des signaux faibles. De plus, il peut réaliser d'excellents signaux spectraux et des performances stables et fiables basées sur le trajet optique avancé à haute résolution et la puce de traitement du signal FPGA à faible bruit et à grande vitesse.

• Efficacité quantique élevée, 92%peak@650nm, 83%@232nm
• SNR élevé : bruit sombre ultra-faible sous un long temps d'intégration, le SNR est aussi élevé que 1000:1
• Traitement clair sans bruit des signaux faibles en longue exposition, forte adaptation à l'environnement
• Circuit à faible bruit et à grande vitesse : USB3.0

La lumière guidée à travers une sonde à fibre se réfléchit sur les surfaces de la face air et de la face substrat du film. Le spectromètre enregistre leur interférence, à partir de laquelle l'épaisseur (d) est extraite à l'aide de la méthode de l'extremum (θ, n et extrema spectraux). Des franges plus denses indiquent une plus grande épaisseur, tandis que des longueurs d'onde plus longues réduisent la densité des franges. Une sélection appropriée de la gamme spectrale et de la résolution améliore la fidélité de la mesure.

• Détecter l'absorption, la transmittance et le spectre de réflexion
• Caractérisation de la source lumineuse et de la longueur d'onde laser
• Module de produit OEM : spectre de fluorescence, spectre Raman, etc.

JINSP Company Limited, abrégé en "JINSP", est un fournisseur professionnel avec plus de 17 ans d'expérience dans les produits de technologie de détection spectrale, y compris les technologies Raman, FT-IR, LIBS, etc. Après 17 ans d'accumulation technologique, les technologies clés de base de l'entreprise ont atteint la position de leader international au niveau, et le nombre cumulé de demandes de brevets a dépassé 200.

En plus de son siège principal situé dans la ville animée de Pékin, JINSP a établi une usine de fabrication filiale à part entière située dans la province du Jiangsu, en Chine.

JINSP Company a reçu les certifications ISO9001:2015, ISO14001:2015 et ISO45001:2018. JINSP peut fournir les certifications requises, telles que la certification par le ministère de la Sécurité publique ou l'Institut national de métrologie, la certification de niveau environnemental, la certification de niveau IP, la certification CE, le rapport d'identification du transport, la certification UE ECAC, les tests de sécurité ICT allemands, etc.
